Soustruh na dřevo - ECO DB2 Masivní soustruh s elektricky posuvným ložem pro obrábění obrobků s velkým průměrem.

Detailní popis produktu

Popis

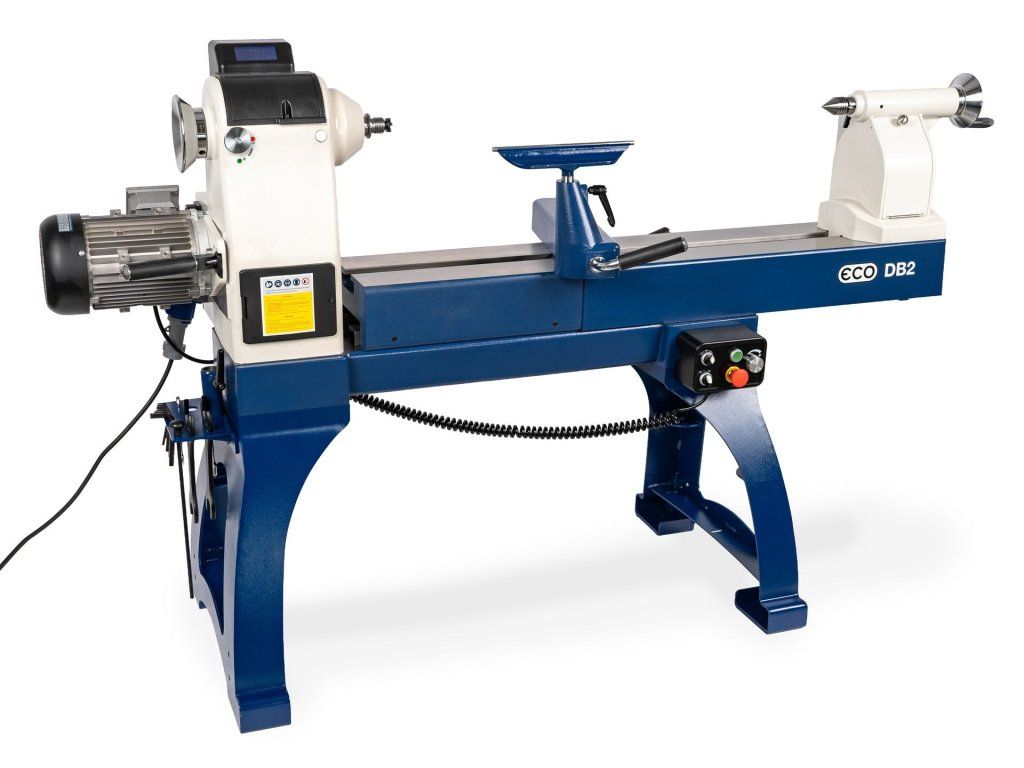

Soustruh na dřevo ECO DB2

Masivní soustruh na dřevo s elektricky posuvným ložem pro obrábění obrobků velkých průměrů.

ECO DB2 je stroj navržený pro ambiciózní soustružníky. Jeho klíčovou předností je dvoudílné lože – horní část lože lze pomocí spínače elektricky posunout doprava. Díky takto vzniklému prostoru lze obrábět i mimořádně velké obrobky. Součástí dodávky je také zvyšovací nástavec pro základnu podpěry struhu.

Stroj je vybaven silným motorem o výkonu 3 HP (2,2kW) a frekvenčním měničem, což zajišťuje široký rozsah otáček. Vřeteník, koník a lože jsou vyrobeny z kvalitní šedé litiny, zatímco podstavec je z masivní oceli.

Hlavní přednosti:

• Masivní šroubovaný vřeteník

• Plynulá regulace otáček (pomocí frekvenčního měniče)

• Vzdálenost mezi hroty přes 1 000 mm a velký průměr soustružení až 790 mm (v závislosti na obrobku) díky elektricky posuvnému loži

• 36polohové dělicí zařízení (indexace)

• Mobilní ovládací panel s magnetem – lze jej libovolně umístiť na stroj

• Pinola koníka s lichoběžníkovým (trapezovým) závitem a zdvihem 120 mm

Technické parametry

• Výška hrotů: cca 300 mm (resp. cca 400 mm při vysunutém loži)

• Max. průměr soustružení: cca 590 mm (resp. cca 794 mm při vysunutém loži)

• Vzdálenost mezi hroty: cca 508 mm (resp. cca 1 016 mm při vysunutém loži)

• Závit vřetena: M33 × 3,5 s bezpečnostní drážkou ASR (Euro)*

• Motor: 3 HP - 2,2kW (připojení 230 V) s frekvenčním měničem

• 3 stupně otáček: 20–650 / 50–1 750 / 100–3 850 ot./min

• Pravý / levý chod

• Kužel vřeteníku a koníka: MK2 / vrtání 10 mm

• Zdvih pinoly koníka: 120 mm

• Dělicí zařízení (indexace): 36 poloh

• Stopka podpěry struhu (čep): průměr 25,4 mm (1")

• Rozměry (D × V × Š cca): 1 565 (2 073) × 1 286 × 765 mm

• Hmotnost: cca 250 kg

* S bezpečnostní drážkou ASR (Euro)!

Tento soustruh je vybaven vřetenem nejnovější generace. Na vřetenu se závitem M33 × 3,5 se nachází bezpečnostní drážka pro systém ASR (Euro).

Odpovídající příslušenství (např. sklíčidla a lícní desky s bezpečnostní drážkou) lze na vřeteno pevně zajistit pomocí samostatně prodejného pojistného kroužku. Tím se spolehlivě zabrání nechtěnému uvolnění a vyšroubování obrobku či sklíčidla!

Vysvětlení systému ASR (Euro):

Pro zamezení rizika uvolnění obrobku (především u těžkých nebo nevyvážených kusů) se stal standardem bezpečnostní systém ASR (Euro). Z bezpečnostních důvodů jsou moderní soustruhy vybaveny motorovou brzdu, která po vypnutí stroj rychle zabrzdí až do úplného zastavení. Jelikož přitom působí síla proti směru závitu, může dojít k takzvanému „odšroubování“ lícní desky nebo sklíčidla. Působení síly proti závitu vřetena nastává také při přepnutí na zpětný chod (např. při broušení obrobku).

Dříve se příslušenství (sklíčidla, lícní desky) zajišťovalo k vřetenu pomocí červíků/šroubů. Tyto šrouby však tlačily přímo na závit vřetena a mohly jej poškodit. Systém ASR (Euro) využívá samostatně prodejný pojistný kroužek, který mechanicky propojí vřeteno např. s lícní deskou a účinně tak zabraňuje jakémukoli poškození závitu.

Rozsah dodávky

• Soustruh s ocelovým podstavcem

• Vřeteník, lože a koník z litiny (s přihrádkou na nářadí a ručním kolem s uloženou klikou)

• Podpěra struhu 300 mm vč. zvyšovacího nástavce

• Lícní deska 80 mm

• Čtyřzubý unášeč MK2 a otočný hrot MK2 (60°)

• Držák na nářadí

• Gumové podložky pod litinové nohy (stavitelné patky lze dokoupit volitelně)

• Vytlačovací tyče a obslužné nářadí
